Dilatação Linear: Um Guia Completo: Dilatação Linear O Que É Como Se Calcula E Exemplos
Dilatação Linear O Que É Como Se Calcula E Exemplos – A dilatação linear é um fenômeno físico fundamental que descreve o aumento no comprimento de um material sólido quando sua temperatura aumenta. Compreender esse conceito é crucial em diversas áreas, desde a engenharia civil até a fabricação de precisão. Neste artigo, exploraremos a dilatação linear em detalhes, desde sua definição até suas implicações práticas.
Introdução à Dilatação Linear
A dilatação linear refere-se ao aumento no comprimento de um objeto sólido quando submetido a um aumento de temperatura. Esse aumento é proporcional à variação de temperatura e ao comprimento original do objeto, sendo também dependente das propriedades intrínsecas do material, especificamente seu coeficiente de dilatação linear. Materiais diferentes expandem-se em diferentes graus sob a mesma variação de temperatura.
A dilatação linear difere da dilatação superficial (aumento da área) e da dilatação volumétrica (aumento do volume), embora estejam inter-relacionadas. A dilatação linear considera apenas a variação em uma única dimensão.
Fórmula da Dilatação Linear e suas Variáveis
A dilatação linear é calculada utilizando a seguinte fórmula:
ΔL = αL0ΔT
Onde:
| Nome | Símbolo | Unidade | Descrição |
|---|---|---|---|
| Dilatação Linear | ΔL | metros (m) | Aumento no comprimento do objeto devido à variação de temperatura. |
| Coeficiente de Dilatação Linear | α | oC-1 ou K-1 | Constante que representa a capacidade de um material de se dilatar linearmente por unidade de temperatura. Varia de material para material. |
| Comprimento Inicial | L0 | metros (m) | Comprimento do objeto antes da variação de temperatura. |
| Variação de Temperatura | ΔT | graus Celsius (oC) ou Kelvin (K) | Diferença entre a temperatura final e a temperatura inicial do objeto. |
Procedimento para o Cálculo da Dilatação Linear, Dilatação Linear O Que É Como Se Calcula E Exemplos
Calcular a dilatação linear envolve um procedimento simples, mas preciso. Segue os passos:
- Identifique o comprimento inicial (L0) do objeto.
- Determine a variação de temperatura (ΔT), que é a diferença entre a temperatura final e a inicial.
- Encontre o coeficiente de dilatação linear (α) do material específico do objeto. Este valor geralmente é encontrado em tabelas de propriedades físicas dos materiais.
- Substitua os valores encontrados na fórmula: ΔL = αL 0ΔT.
- Calcule o valor de ΔL, que representa a dilatação linear.
Exemplo: Uma barra de aço com L 0 = 1 metro é aquecida de 20 oC para 120 oC. O coeficiente de dilatação linear do aço é aproximadamente 12 x 10 -6 oC -1. A dilatação linear será: ΔL = (12 x 10 -6 oC -1)(1 m)(120 oC – 20 oC) = 0,0012 m ou 1,2 mm.
Exemplos de Aplicação da Dilatação Linear
- Construção de Pontes: A dilatação e contração das estruturas de aço em pontes devido às variações de temperatura são consideradas no projeto, com a inclusão de juntas de dilatação para evitar tensões excessivas.

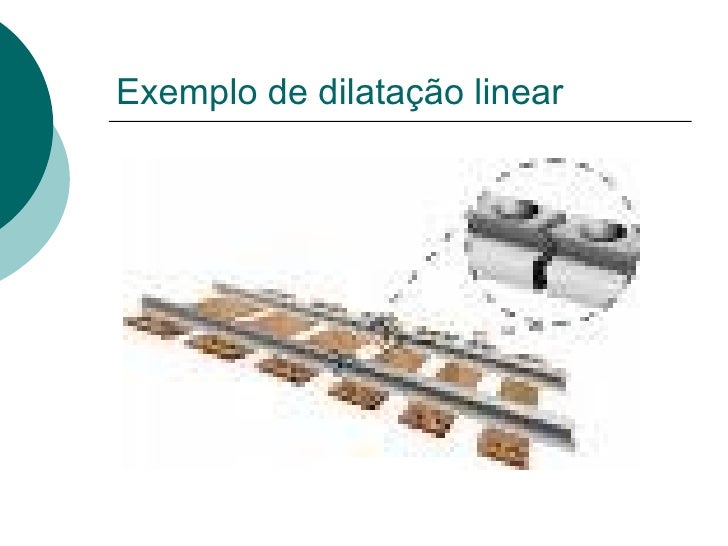

- Trilhos de Trem: Os trilhos de trem são projetados levando em conta a dilatação térmica, para evitar o empenamento e a deformação causados pelas variações de temperatura.
- Linhas de Transmissão de Energia: A dilatação e contração dos fios condutores devido às variações de temperatura afetam a tensão e o desempenho do sistema de transmissão de energia. A compensação dessa dilatação é crucial para a eficiência e segurança do sistema.
Materiais e seus Coeficientes de Dilatação Linear
O coeficiente de dilatação linear varia significativamente entre diferentes materiais. Metais, por exemplo, geralmente possuem coeficientes maiores que cerâmicas ou polímeros. A tabela abaixo apresenta alguns exemplos:
| Material | Coeficiente de Dilatação Linear (α) (10-6 oC-1) | Temperatura (oC) | Observação |
|---|---|---|---|
| Aço | 12 | 20 | Valor aproximado, pode variar dependendo da composição do aço. |
| Alumínio | 24 | 20 | Valor aproximado, pode variar dependendo da liga de alumínio. |
| Cobre | 17 | 20 | Valor aproximado. |
| Vidro | 9 | 20 | Valor aproximado, varia dependendo do tipo de vidro. |
O coeficiente de dilatação linear de um material específico pode ser encontrado em manuais de engenharia, bancos de dados de materiais ou literatura científica especializada.
Efeitos da Dilatação Linear em Estruturas
A dilatação linear tem efeitos significativos em grandes estruturas. A falta de consideração adequada pode levar a problemas estruturais graves. Em pontes, por exemplo, a expansão térmica pode causar tensões excessivas, levando a rachaduras ou até mesmo ao colapso da estrutura. Nos trilhos de trem, a dilatação pode causar empenamentos, afetando a segurança e a eficiência do transporte ferroviário.
O projeto de grandes estruturas requer o cálculo preciso da dilatação linear e a implementação de medidas de compensação, como juntas de dilatação, para mitigar esses efeitos.
Um exemplo clássico é o caso de pontes onde a expansão térmica não foi considerada adequadamente, resultando em danos estruturais e até mesmo colapsos. A falta de juntas de dilatação adequadamente dimensionadas pode gerar tensões internas excessivas na estrutura, levando a deformações permanentes e comprometimento da segurança.
Ilustração da Dilatação Linear
Imagine uma barra metálica de 1 metro de comprimento a 20°C. Ao ser aquecida a 100°C, a barra sofre dilatação linear. Se o coeficiente de dilatação linear do material for 10 x 10 -6 °C -1, o aumento de comprimento (ΔL) será calculado como: ΔL = (10 x 10 -6 °C -1) x (1 m) x (100°C – 20°C) = 0,0008 m ou 0,8 mm.
O comprimento final da barra será 1,0008 metros.
Agora, imagine duas barras metálicas com o mesmo comprimento inicial e submetidas à mesma variação de temperatura. Se uma barra for feita de aço (α = 12 x 10 -6 °C -1) e a outra de alumínio (α = 24 x 10 -6 °C -1), a barra de alumínio apresentará uma dilatação linear maior que a barra de aço, devido ao seu maior coeficiente de dilatação linear.
A diferença na dilatação será diretamente proporcional à diferença em seus coeficientes de dilatação.
Compreender a dilatação linear é fundamental para projetar e construir estruturas resistentes e duráveis. De pontes imponentes a delicados mecanismos de precisão, a consideração da expansão e contração térmica dos materiais é crucial para garantir a segurança e o funcionamento adequado. Dominar a fórmula, entender as variáveis envolvidas e reconhecer a influência do material são passos essenciais para evitar acidentes e garantir a longevidade das construções.
Este guia forneceu as ferramentas para tal compreensão, permitindo que você analise criticamente os impactos da dilatação linear em diferentes contextos e, quem sabe, até mesmo contribuir para projetos inovadores e seguros.
